偏心旋转调节阀（凸轮挠曲阀）的阀座、旋转阀芯及阀内腔的特殊硬化处理方法、材料及应用场景

偏心旋转调节阀（凸轮挠曲阀）的阀座、旋转阀芯及阀内腔的特殊硬化处理是提升阀门性能的关键技术，尤其在高压、高温、含颗粒或腐蚀性介质的工况中。以下结合行业实践和最新技术进展，详细解析其处理方法、材料选择及应用场景：

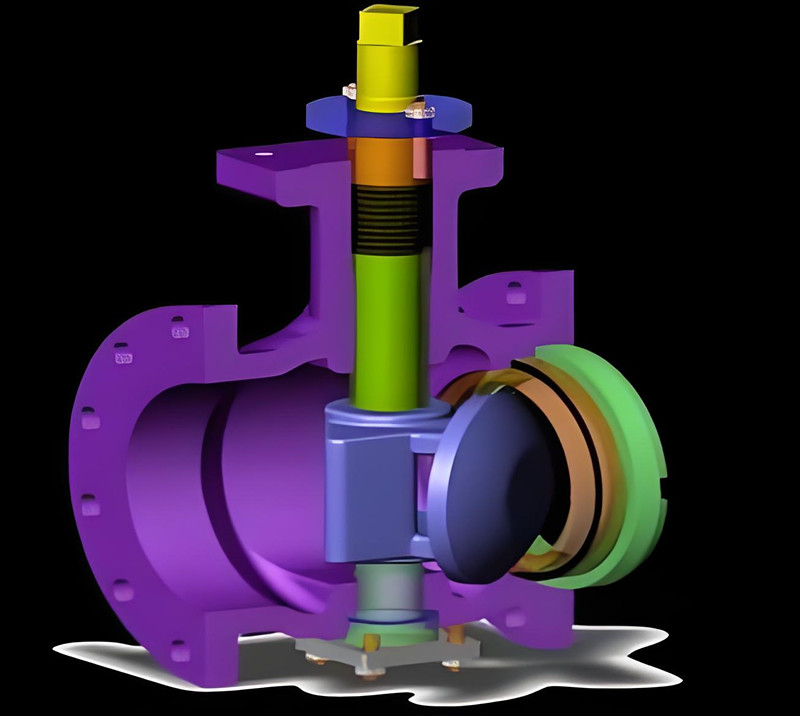

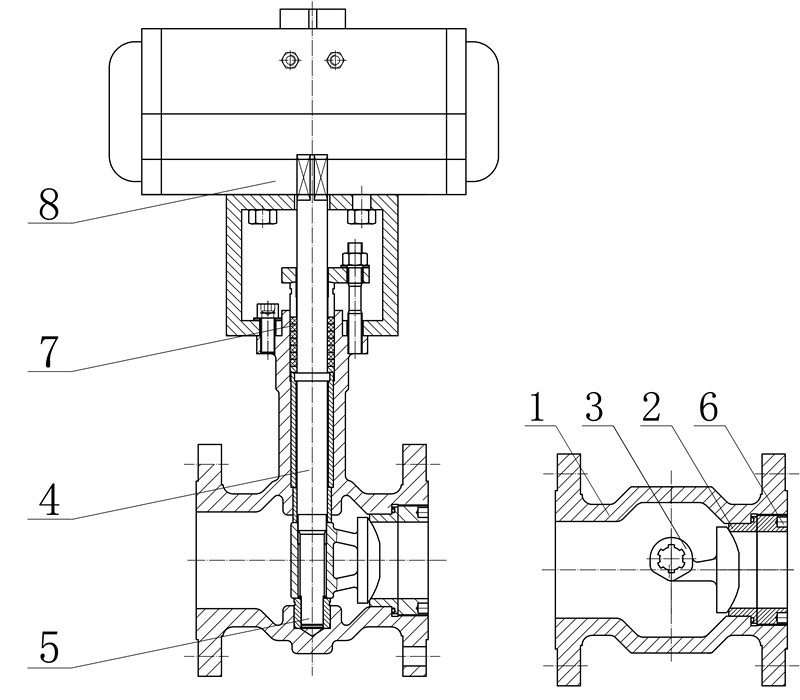

一、阀座与阀芯的硬化处理

1. 超硬化处理技术

• 工艺特点：采用表面渗碳、氮化或激光熔覆技术，使阀座和阀芯表面形成硬度高达 HRc65~70 的硬化层（传统堆焊 STL 合金仅达 HRc40~45）。例如，某企业开发的 “芯座超硬化处理” 工艺，通过梯度热处理实现外硬内软的结构，既提升耐磨性又避免脆裂。

• 材料选择：

• 碳化钨（WC-Co）：硬度达 HRC68-90，适用于含固体颗粒的介质（如煤化工黑水系统）。超音速火焰喷涂（HVOF）工艺可形成致密涂层，厚度 0.3-0.4mm，结合强度高且抗冲刷能力优异。

• 陶瓷涂层：Al₂O₃-TiO₂金属陶瓷涂层显微硬度达 1463HV，结合强度 60.40MPa，抗热震性能优于 WC-Co，适用于高温球阀。

• 硬质合金整体材料：如 YG8（WC92%+Co8%），硬度达 HRA90，耐腐蚀性和抗压强度优异，常用于极端磨损环境。

2. 堆焊与喷涂工艺

• 堆焊 STL 合金：在阀座密封面局部堆焊钴基合金（如 STL12#），硬度 HRc40~45，适用于高温高压但颗粒较少的工况。缺点是大面积堆焊易变形，需配合精密研磨。

• 激光熔覆：凯瑞特阀业的专利技术显示，激光熔覆工艺可在阀座表面熔覆镍基或钴基合金，结合强度达冶金级，耐腐蚀性提升 3 倍以上，适用于多晶硅等高纯度介质。

3. 表面处理技术对比

二、阀内腔的抗冲蚀与防腐处理

1. 流道优化与涂层结合

• 迷宫式流道设计：通过多级节流和对冲环结构（如 YSIQ (D) 70 系列调节阀），将高速流体的动能转化为热能，减少对阀内腔的直接冲击。

• 涂层技术：

• 陶瓷涂层：Al₂O₃-TiO₂等离子喷涂可在阀内腔形成厚度 0.2-0.5mm 的耐磨层，硬度达 HV1400，抗冲刷能力提升 5 倍。

• 衬氟工艺：聚全氟乙丙烯（F46）衬里厚度 2.5-3mm，耐强酸强碱（如浓硫酸、王水），适用于化工腐蚀环境。

2. 材料选择

• 不锈钢（316L、Inconel 625）：耐腐蚀性强，适用于中等腐蚀介质。

• 双相不锈钢（2205）：强度高、耐晶间腐蚀，常用于高压差、含氯离子工况。

• 碳化钨镶嵌：在阀内腔出口段镶嵌碳化钨导流管，防止高速流体（含颗粒）的冲击磨损，寿命延长 3-5 倍。

三、行业应用与标准

1. 典型工况案例

• 石油化工：在催化裂化装置中，阀座和阀芯采用 HVOF 喷涂碳化钨，结合迷宫式流道设计，抗冲蚀寿命从 6 个月延长至 2 年。

• 煤化工：黑水调节阀的阀芯和阀座采用整体碳化钨材料，阀内腔衬 F46，解决了高硬度颗粒（如煤渣）的磨损和氯离子腐蚀问题。

• 电力行业：STY 锅炉调压调节阀的阀芯和阀座经表面硬化处理（HRc70），配合防冲刷槽设计，在 560℃高温蒸汽中稳定运行。

2. 行业标准与检测

• 泄漏等级：石油化工行业遵循 ISO15848-2 标准，要求金属密封泄漏量≤0.1% KV（Class IV），软密封需达 ANSI B16.104 Class VI。

• 硬度检测：采用维氏硬度计（HV）或洛氏硬度计（HRC），涂层厚度通过超声测厚仪测量，结合强度通过拉伸试验验证。

• 耐腐蚀测试：盐雾试验（ASTM B117）、晶间腐蚀试验（ASTM A262）等，确保涂层在恶劣环境下的稳定性。

四、最新技术进展

1. 纳米涂层技术

2. 智能检测与维护

• 在线监测：通过声发射传感器和振动分析，实时监测阀芯磨损情况，预测维护周期。

• 3D 打印修复：采用激光熔覆技术对磨损部件进行增材修复，成本降低 50%。

五、总结与建议

• 高磨损环境：优先采用 HVOF 喷涂碳化钨或激光熔覆，配合迷宫式流道设计。

• 强腐蚀环境：选择衬氟工艺或 Inconel 合金，结合表面氮化处理。

• 高温高压环境：采用硬质合金整体材料或陶瓷涂层，确保长期稳定性。

• 检测与维护：严格执行硬度、结合强度及耐腐蚀测试，结合智能监测技术，实现预防性维护。
